PCB产业的范式转移：从400亿扩产看电子载体的技术跃迁

三年前，我第一次深入研究PCB产业链时，脑子里浮现的词是"传统"——电路板、覆铜板、层压工艺，这些词汇听起来确实不够性感。

然而，2024年一则数据彻底颠覆了我的认知：国内头部PCB厂商2025-2026年扩产规模已突破400亿元，沪电股份超100亿、胜宏科技约200亿、鹏鼎控股约230亿。这个数字背后藏着什么？

答案在产业链的深层逻辑里。

被低估的产业本质

PCB的英文全称是PrintedCircuitBoard，印刷电路板。但这个名字正在成为一个历史遗留标签。

真正驱动PCB增长的不是电路板本身，而是芯片。芯片行业从CPU到GPU到AI芯片，再到量子计算、超节点、大规模集群——每一次芯片升级都在拉升PCB的技术要求。

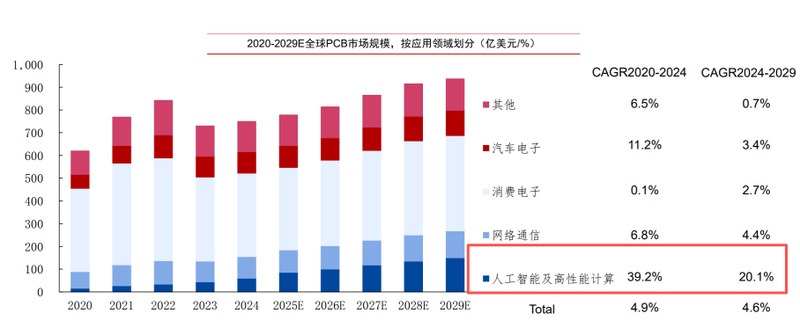

这不是线性增长，而是指数级攀升。AI相关PCB在2020-2024年的年复合增长率达到39.2%，2024-2029年预计仍有20.1%的增速。

芯片已进入2nm制程时代，逼近摩尔定律极限。制程竞争触顶后，行业转向封装竞争。这对PCB意味着什么？

从配角到关键变量

CPO（共封装光学）是一个典型案例。市场普遍认为CPO会冲击光模块和连接器，但忽略了一个关键变量：CPO把光电转换从板外搬到芯片旁边，信号传输距离更短、速度更快，却对信号完整性提出了极高要求。

所有这些要求最终都落在PCB上。高端PCB的性能直接决定CPO技术能否兑现承诺的传输效率。

这不是连接器环节的小修小补，而是整个AI算力架构的核心组件。

四个技术突破维度

技术升级倒逼PCB向四个方向突破：

材料升级：M7、M8、M9高端覆铜板成为1.6T光模块标配，Dk波动需控制在±0.2以内，Df≤0.002。

工艺精进：阻抗公差±2%以内，线宽线距精度±0.05mm，制造难度已不亚于半导体工艺。

层数暴增：传统服务器PCB仅8-12层，AI服务器已达20-30层甚至更高，层数不足则信号传输不完整、电源电流不稳定。

硅光适配：CPO相关PCB需求2026年预计增长5倍以上，需要更高的平整度、互连精度、结构紧凑性与散热性能。

门槛即壁垒

数据揭示了一个反直觉的事实：博通指出光模块用高端PCB交付周期已从6周大幅延长至6个月，紧张程度超过4倍。

这不是低端产能的同质化竞争，而是高端产能在拼技术门槛。花旗报告明确指出，PCB供应紧张将在2026年持续，具备相关制程量产能力的厂商全球范围内屈指可数。

行业的护城河不在价格，而在制程。市场的机会不在产能扩张，而在技术突破。PCB虽然还叫PCB，但它早已不是曾经的PCB了。
