硅基量子计算容错之路：逻辑门实现与错误探测的双重突破

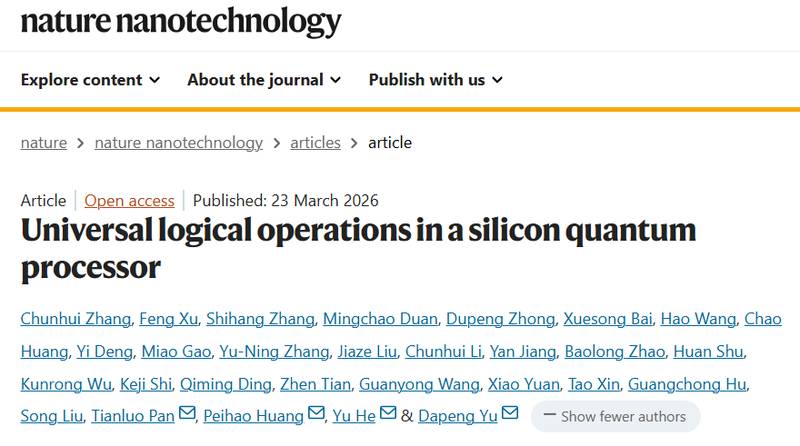

2020年，我加入深圳国际量子研究院时，硅基量子计算还停留在物理比特层面。五年过去，团队已实现从物理比特到逻辑计算的跨越——这一突破的关键，在于两篇发表于NatureNanotechnology和NatureElectronics的研究成果。

容错通用逻辑门的实现路径

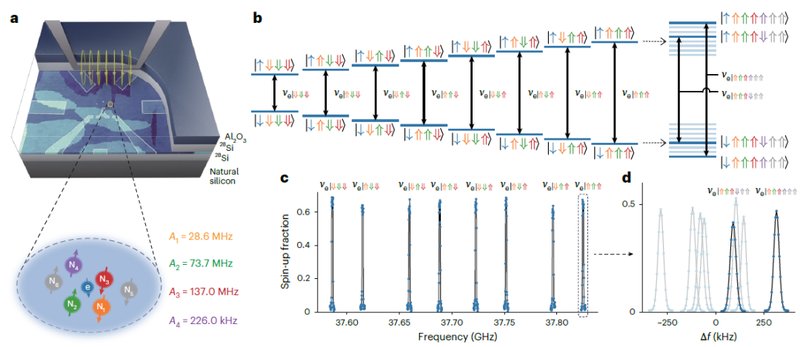

硅基量子计算的核心优势在于高连通性与编译效率。团队采用扫描隧道显微镜氢掩膜光刻技术，以原子级精度加工硅基量子处理器，由磷原子团簇构成量子计算架构。这种门结构能够实现物理比特的良好寻址以及全联通的高效多比特门操作。

基于[[4,2,2]]量子错误探测码，仅用五个物理量子比特即可编码两个逻辑量子比特。研究人员演示了逻辑量子态的容错制备，包括逻辑纠缠态，并通过后处理筛选显著提升保真度。单、双比特克利福德逻辑门得以实现，逻辑T门通过测量诱导方法完成。

水分子能量计算的技术验证

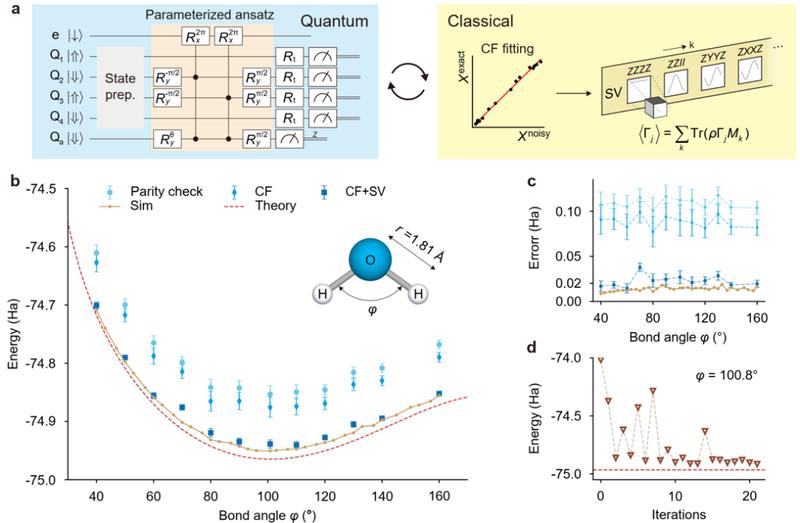

研究团队在两个逻辑量子比特上运行变分量子本征求解算法，计算水分子电子基态能量。与理论值相比，误差仅为20毫哈特里。这一结果表明硅基量子计算已具备精准计算潜力，为未来达到化学精度奠定基础。

量子错误探测的原子级突破

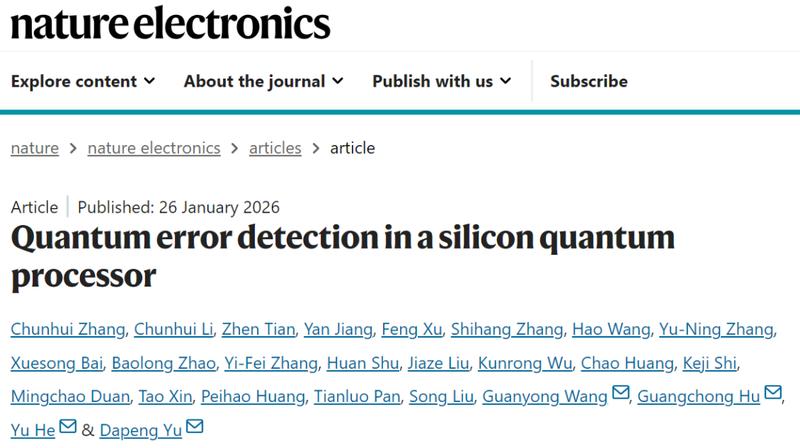

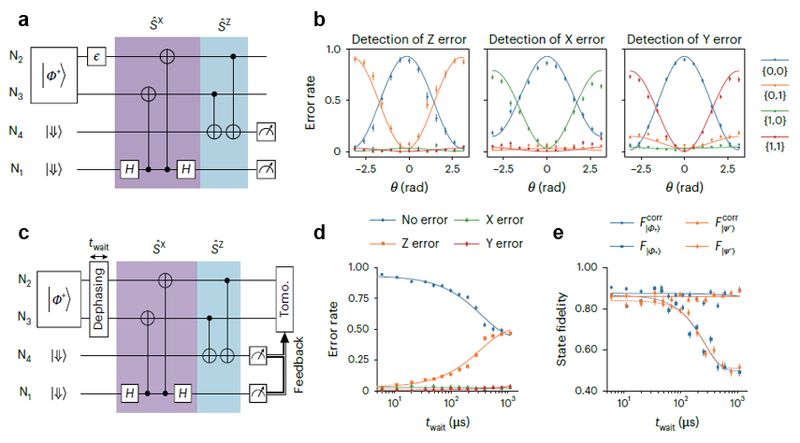

发表于NatureElectronics的研究首次演示了利用稳定子测量方法直接探测任意单量子比特错误的可能性。基于[[2,0,2]]编码方案，用两个辅助量子比特同时独立检测相位与比特翻转错误。

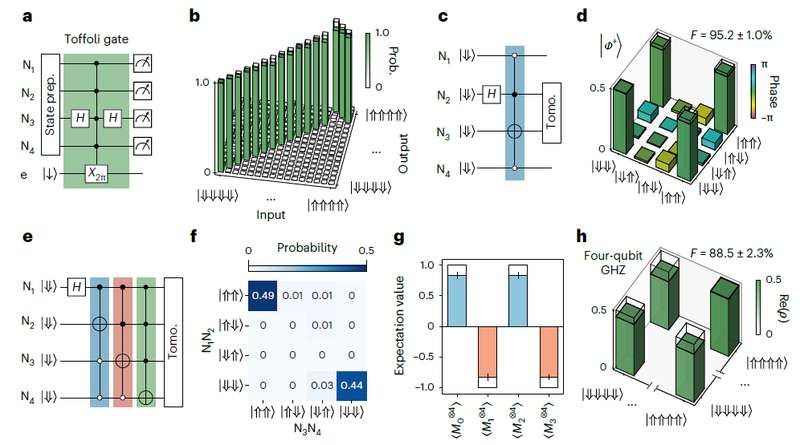

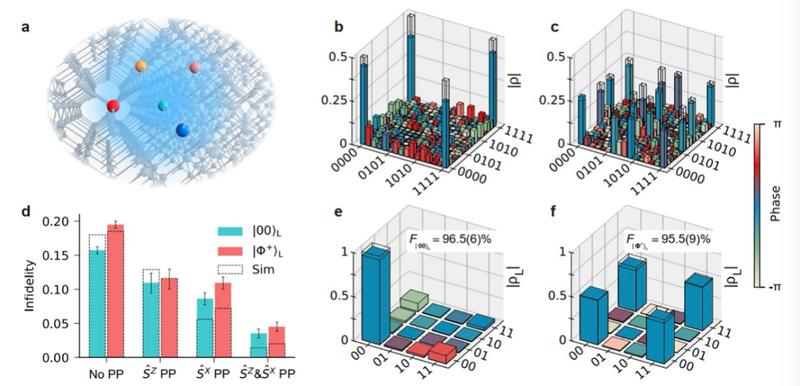

实验结果显示，Bell纠缠态平均保真度达93.4%，四比特GHZ态保真度达88.5%，创造硅基体系新纪录。关键在于多体量子门Toffoli门——系统的高连通性加上电子耦合的物理特点，使高连通性多体门成为可能。

噪声偏置特性的发现价值

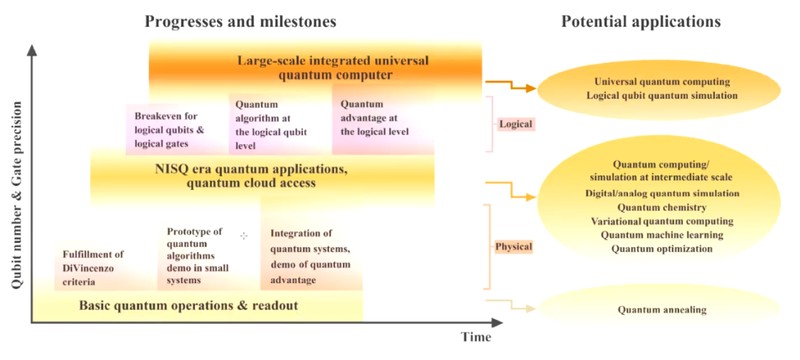

研究还发现硅基量子系统中的噪声主要表现为退相干，且具有明显偏置特性。这一发现为设计特定量子纠错码提供了关键依据，标志着硅基大规模容错量子计算应用迈出关键一步。
